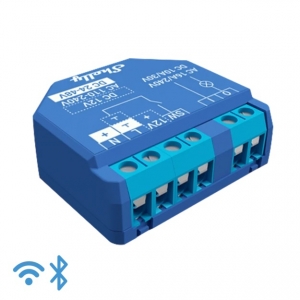

shelly plus 1
relè intelligente wi-fi + bluetooth per automazione domestica di luci, porta garage, sistema irrigazione, condizionatori, blu
shelly plus 1 è un interruttore intelligente di piccole dimensioni con potenziali contatti puliti, che consente di controllare a distanza gli elettrodomestici attraverso un telefono cellulare, un tablet, un pc o un sistema di automazione domestica. può funzionare in modo autonomo in una rete wi-fi locale o può essere gestito attraverso servizi di domotica in cloud.
shelly plus 1 è accessibile, controllabile e monitorabile a distanza da qualsiasi luogo in cui l'utente disponga di una connessione internet, purché il dispositivo sia collegato a un router wi-fi e a internet.
può essere installato in scatole elettriche a muro standard, dietro prese di corrente e interruttori della luce o in altri luoghi con spazio limitato.
shelly plus 1 è dotato di un'interfaccia web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per regolarne le impostazioni.
specifiche
| |
|---|---|
fisico | |
dimensioni (axlxp): | 37x42x16 ±0,5 mm / 1,46x1,65x0,63 ±0,02 pollici |
peso: | 26 g / 0,92 once |
montaggio: | consolle da parete |
coppia massima terminali a vite: | 0,4 nm / 3,5 lb |
sezione del conduttore: | da 0,5 a 1,5 mm² / da 20 a 16 awg |
lunghezza spelata del conduttore: | da 5 a 6 mm/da 0,20 a 0,24 pollici |
materiale della calotta: | plastica |
colore: | blu |
ambientale | |
temperatura ambiente: | da -20 °c a 40 °c / da -5 °f a 105 °f |
umidità | dal 30% al 70% di umidità relativa |
massimo. altitudine | 2000 metri / 6562 piedi |
elettrico | |
alimentazione elettrica: | 110 - 240 vca / 24 - 48 vcc / 12 vcc ±10% |
consumo di energia: | < 1,2 w |
valori nominali dei circuiti di uscita | |
tensione di commutazione massima ca: | 240 v |
tensione di commutazione massima cc: | 30 v |
corrente di commutazione massima ca: | 16a |
corrente di commutazione massima cc: | 10a |
sensori, misuratori | |
sensore di temperatura interna: | sì |
radio | |
banda rf: | 2400 - 2495 mhz |
massimo. potenza rf: | |
protocollo wi-fi: | 802.11b/g/n |
portata wi-fi: | fino a 30 m/100 piedi in ambienti interni e 50 m/160 piedi all'aperto |
protocollo bluetooth: | 4.2 |
portata bluetooth: | fino a 10 m/33 piedi in ambienti interni e 30 m/100 piedi all'aperto |
mcu | |
processore: | esp32 |
veloce: | 4 mb |
funzionalità del firmware | |
orari: | 20 |
webhook (azioni url): | 20 con 5 url per hook |
scrittura: | sì |
mqtt: | sì |
coap: | no |
schemi elettrici di base
alimentazione 110-240 vca |
alimentazione 24-48 vcc |
alimentazione stabilizzata 12 vcc |
legenda
terminali |
| cavi |
|
|---|---|---|---|
io | terminale di ingresso del circuito di carico | l | cavo sotto tensione (110 - 240 vca). |
o | terminale di uscita del circuito di carico | n | cavo neutro |
sw | terminale di ingresso interruttore (controllo o). | + | cavo positivo 12 / 24 - 48 vcc |
+12v | terminale positivo da 12 v cc | gnd | cavo di terra 12 / 24 - 48 vcc |
l | terminale sotto tensione (110-240 v). |
|
|
n | terminale neutro |
|
|
+ | terminale positivo 24 - 48 vcc |
|
|
êž± | terminale di terra 12 / 24 - 48 vcc |
|
|
